СИСТЕМА КОНТРОЛЯ БЛИСТЕРНОЙ УПАКОВКИ

HARLEQUIN
СИСТЕМА КОНТРОЛЯ
БЛИСТЕРНОЙ УПАКОВКИ

Система технического зрения Harlequin применяется в блистерных и термоформовочных машинах для контроля твердых лекарственных форм и фармацевтических компонентов. Программное обеспечение работает под управлением ОС Windows 7 (64 bit).

Аппаратная часть включает современные процессоры PCBased Quad & Octa core, камеры сверхвысокого разрешения и светодиодные фонари с уникальным дизайном.
Для упрощения процедуры настройки системы Harlequin предусмотрено специальное приложение Wizard Tool.
С помощью него оператор может менять как рабочий формат, так и параметры продукта, упакованного в пластик (белый PVC, прозрачный, цветной), или в алюминиевую фольгу (ALU-ALU).

HARLEQUIN EVOLUTION | LITE

Harlequin имеет две модификации - Evolution и Lite, которые отличаются возможностями и границами масштабируемости.
Harlequin Lite - система начального уровня,контролирующая наличие продукта (внутри упаковки) и кода (на упаковке).
Для расширения возможностей предусмотрены дополнительные пакеты функций.
Harlequin Evolution - полная версия системы.
Может управлять несколькими упаковочными машинами одновременно и осуществлять ряд дополнительных проверок (благодаря наличию многофункциональных камер), например: считывание штрикодов и 2D кодов с картонных пачек, нанесение переменных данных в режиме реального времени с помощью интегрированного принтера, проверка графических символов (PQV), наносимых с помощью цифровой/флексографической печати.





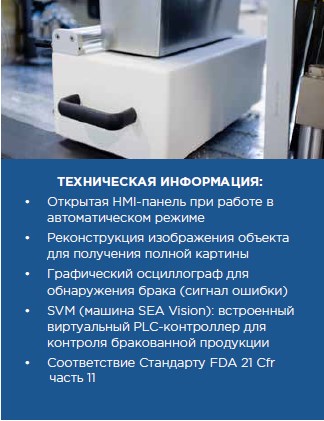

 ПАРАМЕТРЫ СИСТЕМЫ

ТОЧНОСТЬ ИЗМЕРЕНИЙ (ГЕОМЕТРИЧЕСКАЯ)
HQ EVO  HQ LITE  HQ EVO  HQ LITE

ЦПУ: Quad core

ЦПУ: Dual core

Погрешность измерения площади <4%

Погрешность измерения площади <8%
ОС: Windows 7 ОС: Windows 7 Погрешность измерения длины <4% Погрешность измерения длины <8%
Разрядность: 64 бит Разрядность: 64 бит Количество трещин и/или сколов на поверхности таблеток <4% Количество трещин/сколов на поверхности таблеток <5% при симметричности упаковки
Сенсорный экран Сенсорный экран
Память: до 8 Гб Память: 2 Гб
Открытый Hmi в автоматическом режиме работы Закрытый Hmi в автоматическом режиме работы
Интерфейс: RibbonStyle (ленточный) Интерфейс:классический

 ПАРАМЕТРЫ ДИСПЛЕЯ

 ТОЧНОСТЬ ИЗМЕРЕНИЙ (ГРАФИЧЕСКАЯ)

Дисплей LCD TFT : 12”

Дисплей LCD TFT size: 12”

Погрешность чистоты тона <5%

Погрешность чистоты тона <10%
Интерфейс: сенсорный, либо трекбол Интерфейс: сенсорный, либо трекбол Погрешность цветового тона<2% Погрешность цветового тона 5%
I/O БАЗОВЫЙ: 16 входов + 16 выходов (оптопара, напряжение 24V), сторожевой таймер I/O БАЗОВЫЙ: 16 входов + 16 выходов (оптопара, напряжение 24V), сторожевой таймер Погрешность оценки <5% Погрешность оценки <10%
I/O опция: 24 входа + 24 выхода (оптопара,напряжение 24V), сторожевой таймер I/O опция: 24 входа + 24 выхода (оптопара,напряжение 24V), сторожевой таймер Дисперсия RVB extreme

ПОДСВЕТКА

ВОЗМОЖНОСТИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

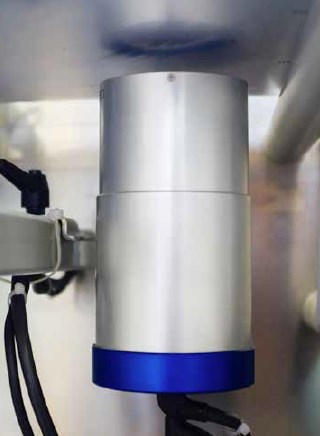

Тип освещения: LED

Тип освещения: NEON

Приложение для автоматического программирования одного продукта

Приложение для автоматического программирования одного продукта
Neon: отсутствует  LED: опция Приложение для автоматического программирования группы продуктов Приложение для автоматического программирования группы продуктов
Поддержка Не поддерживается


Перекрестный контроль параметров/продуктов Опция (Пакет компонентов*)


ЛАМПА ПОДСВЕТКИ ЛАМПА ПОДСВЕТКИ

для осмотра лотка: опция (ПАКЕТ КОМПОНЕНТОВ*)

 для осмотра лотка

КАМЕРЫ

 ОТБРАКОВКА

Максимальное количество камер в одной системе: 4

Максимальное количество камер в одной системе: 2

Интегрированный PLC-контроллер отбраковки без дополнительных модулей

Интегрированный PLC-контроллер отбраковки без дополнительных модулей

Tv Alucode с верхним освещением для проверки штрихкода или 2D кода на алюминиевой фольге:14 камер (максимум) с возможностью установки на разные машины, для проверки графики и т.п.

Tv Alucode с верхним освещением для проверки штрихкода или 2D кода на алюминиевой фольге:только один Alucode

 Отображение сдвиговых регистров в режиме реального времени Отображение сдвиговых регистров в режиме реального времени
Разрешение и глубина изображения: высокое 1376 x 1032, RGB 24 бит Разрешение и глубина изображения:стандартное 768 x 576, RGB 24 бит Графический осциллограф для обнаружения брака

Графический осциллограф для обнаружения брака
    Сдвиговые регистры для отслеживания внешних сигналов



КОНТРОЛЬ БЛИСТЕРНОЙ УПАКОВКИ

ПРОВЕРКА ТАБЛЕТОК И КАПСУЛ, УПАКО-
ВАННЫХ В АЛЮМИНИЕВУЮ ФОЛЬГУ
Контроль наличия, цвета и целостности таблеток/капсул, упакованных в алюминиевую фольгу (ALUALU). Контроль слипшихся таблеток или посторонних объектов внутри одной ячейки.

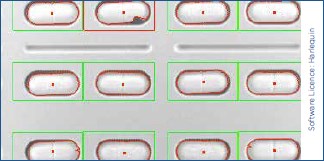

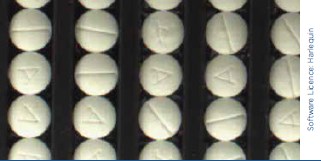

ПРОВЕРКА КАПСУЛ БЕЛОГО ЦВЕТА,
УПАКОВАННЫХ В БЕЛУЮ ПВХ-ПЛЕНКУ
Программное обеспечение выполняет хроматические измерения цвета поверхности объектов, выявляя темные пятна (сколы) и инородные таблетки внутри одной блистерной упаковки.

ПРОВЕРКА ПРОДУКЦИИ В ЛОТКЕ
Контроль различной фармацевтической продукции, уложенной в лоток и упакованной в белую или прозрачную PVC-пленку, либо в картонную коробку.

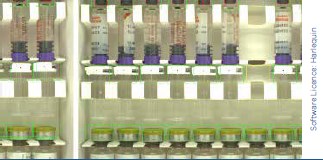

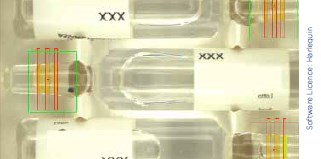

ПРОВЕРКА ЦВЕТНЫХ КОЛЕЦ НА АМПУЛАХ
Контроль наличия и цвета колец на ампулах. Программа определяет размер в пикселях и расстояние между кольцами.

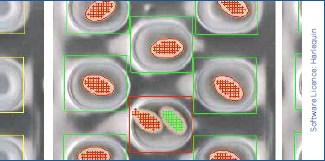

ПРОВЕРКА ТАБЛЕТОК, УПАКОВАННЫХ
В ПРОЗРАЧНУЮ ПВХ-ПЛЕНКУ
Контроль отсутствия, цвета и физических дефектов продукции, упакованной в прозрачную ПВХ-пленку (бесцветную или окрашенную).

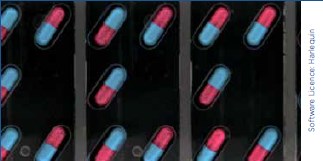

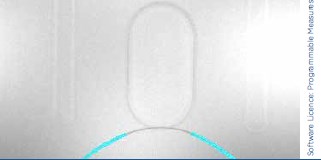

ПРОВЕРКА КАПСУЛ ПОД ПВХ-ПЛЕНКОЙ
Контроль отсутствия, цвета и целостности капсул, упакованных в ПВХ-блистер. Выявляются половинки капсул, разрывы капсул, смятые или треснувшие капсулы. Точность определения цвета поверхности достигается за счет двойной хроматической проверки (не зависит от положения капсулы), что необходимо при работе с двухцветной продукцией.

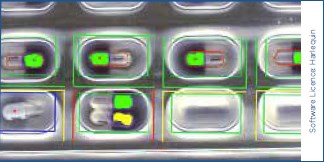

3D КОНТРОЛЬ ПРИСУТСТВИЯ ПЫЛИ В
БЛИСТЕРНОЙ ЯЧЕЙКЕ
Приложение следит за правильностью заполнения блистерной ячейки. Система измеряет количество пыли внутри блистерной ячейки по трем координатам (3D).

КОНТРОЛЬ ШАГА БЛИСТЕРНОЙ МАШИНЫ
Контроль осуществляется путем измерения расстояния между фиксированной точкой координатной сетки блистерной машины и переменной точкой внутри блистера. Параметры можно настраивать вручную.

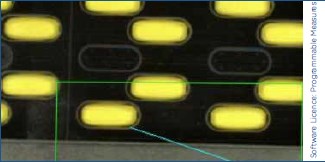

СИНИЕ/БЕСЦВЕТНЫЕ КАПСУЛЫ В БЛИСТЕРЕ
Контроль отсутствия синих/бесцветных капсул в блистере. Контроль склеившихся (двойных) капсул в одной ячейке.

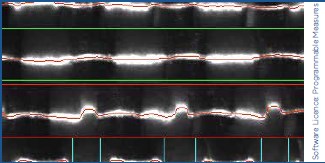

КОНТРОЛЬ ТАБЛЕТОК В БУНКЕРЕ
Контроль заполненности направляющих бункера таблетками перед попаданием последних в пузырек. Система следит как за целостностью таблеток, так и за уровнем заполнения пузырька.

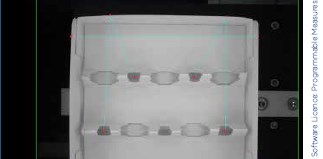

ПРОВЕРКА КАЧЕСТВА ЛОТКА ПЕРЕД
ЗАГРУЗКОЙ В НЕГО ПРОДУКЦИИ
Система проверяет, правильно ли сформирован лоток, до укладки в него таблеток/капсул.

ПРОВЕРКА ЧИСТОТЫ БЛИСТЕРА
Контроль загрязнения блистера осуществляется с помощью специальной лампы, расположенной под блистером.
